В современном мире, где электронные устройства прочно вошли в нашу жизнь, понимание того, как они работают и как их можно восстановить в случае поломки, становится все более актуальным. К счастью, существуют компании, предлагающие профессиональные услуги по ремонту, которые позволяют вернуть к жизни даже самые сложные устройства. О таких профессиональных сервисах можно узнать на сайте remplata.ru.
Ремонт электронных плат – это сложный и многогранный процесс, требующий глубоких знаний в области электроники, современное оборудование и опыт. От правильной диагностики до точного восстановления поврежденных компонентов, каждый этап играет ключевую роль в успешном ремонте. Эта статья призвана пролить свет на тонкости этого процесса, помогая как частным лицам, так и предприятиям понять, как подходить к решению проблем с вышедшей из строя электроникой.
Что такое электронная плата и почему она ломается
Электронная плата, также известная как печатная плата (PCB – Printed Circuit Board), является основой любого электронного устройства. Она представляет собой основу, на которой размещены и соединены между собой различные электронные компоненты: резисторы, конденсаторы, микросхемы, процессоры и другие элементы. Эти компоненты выполняют специфические функции, а дорожки на плате соединяют их, обеспечивая протекание электрических сигналов.
Функционирование электронной платы зависит от целостности всех ее компонентов и соединений. Поломка может произойти по множеству причин, каждая из которых требует специфического подхода к диагностике и ремонту. Понимание типовых неисправностей помогает быстрее определить источник проблемы и принять соответствующие меры.
Распространенные причины выхода из строя электронных плат
Выход из строя электронных плат может быть вызван как внешними факторами, так и внутренними дефектами.
- Перепады напряжения (скачки напряжения, грозы): Наиболее частая причина, так как электронные компоненты очень чувствительны к резким изменениям силы тока и напряжения.
- Физические повреждения: Падения, удары, вибрация могут привести к механическим повреждениям самой платы, обрыву дорожек или отслоению компонентов.
- Термическое воздействие: Перегрев из-за недостаточной вентиляции, работы в экстремальных условиях или отказа системы охлаждения может вызвать деградацию или выход из строя компонентов.
- Влага и коррозия: Попадание влаги, особенно в сочетании с солями или агрессивными химическими веществами, может вызвать короткие замыкания и коррозию дорожек и контактов.
- Износ компонентов: Электронные компоненты, как и любые другие детали, имеют ограниченный срок службы. Некоторые компоненты, например, конденсаторы, со временем деградируют и теряют свои первоначальные характеристики.
- Производственный брак: Хотя и редко, но иногда встречаются платы с заводскими дефектами, которые проявляются со временем.
- Неправильная эксплуатация: Нарушение инструкций по применению, подключение несовместимых устройств или использование неоригинальных зарядных устройств также может привести к поломке.
Типичные симптомы неисправности платы
Проявления неисправностей электронных плат могут быть разнообразными:
- Устройство не включается: Полное отсутствие реакции на кнопку включения.
- Устройство включается, но не работает: Загораются индикаторы, но отсутствует изображение, звук или основная функция.
- Нестабильная работа: Периодические зависания, самопроизвольные перезагрузки, ошибки в работе.
- Частичная потеря функциональности: Не работают отдельные модули или функции устройства (например, не ловит Wi-Fi, не работает камера, не заряжается аккумулятор).
- Посторонние звуки или запахи: Потрескивание, гудение, запах горелой пластмассы или других компонентов.
- Визуальные дефекты: Вздувшиеся конденсаторы, обгоревшие участки платы, потемнения.
Даже если вы столкнулись с одним из этих симптомов, это еще не означает, что устройство придется выбрасывать. Часто профессиональный ремонт позволяет вернуть его к жизни.
Процесс диагностики электронных плат
Диагностика – это первый и, возможно, самый важный этап ремонта. От ее точности зависит, насколько быстро и эффективно удастся восстановить работоспособность устройства. Неверный диагноз может привести к неправильному ремонту, повторным поломкам и, как следствие, к увеличению стоимости работ и времени.
Профессиональная диагностика электронных плат проводится с использованием специализированного оборудования и методик. В нее входит как внешний осмотр, так и более глубокое тестирование компонентов и соединений.
Визуальный осмотр и мультиметровое тестирование
Первый шаг – это внимательный визуальный осмотр платы под увеличением. Специалист ищет явные повреждения:
- Обгоревшие компоненты: Черные пятна, следы оплавления на микросхемах, резисторах, диодах.
- Вздувшиеся или потекшие конденсаторы: Часто свидетельствуют о выходе из строя.
- Физические повреждения: Трещины на плате, отслоения, сломанные компоненты.
- Повреждение дорожек: Обрывы, окисление, короткие замыкания из-за коррозии.
- Следы флюса или остатков пайки: Некачественная пайка может привести к проблемам.

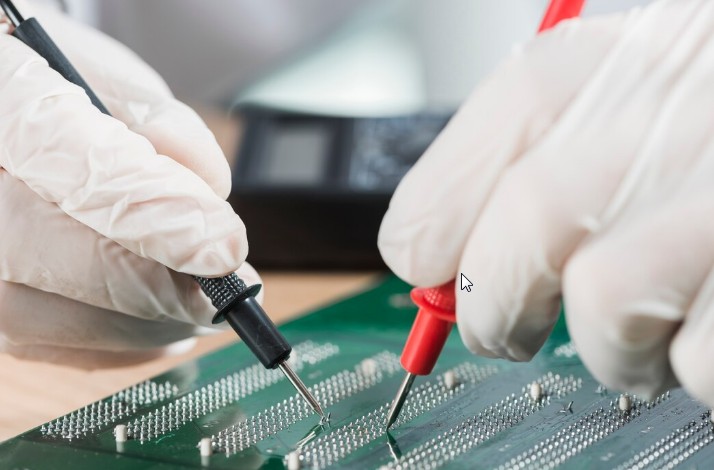

После визуального осмотра проводится тестирование основных элементов с помощью мультиметра. Это позволяет проверить:
- Целостность цепей (прозвон дорожек и контактов).
- Сопротивление компонентов.
- Наличие коротких замыканий.
- Работоспособность диодов и транзисторов.
Использование специализированного оборудования
Для более глубокой и точной диагностики применяются более сложные приборы:
- Осциллограф: Позволяет анализировать формы сигналов, их частоту и амплитуду, что критически важно для проверки работы микросхем и процессоров.
- Программируемый блок питания: Позволяет подавать на плату точно рассчитанное напряжение и ток, отслеживая его потребление. Аномальное потребление может указывать на короткое замыкание или неисправность компонента.
- Тепловизор: Идеален для поиска перегретых компонентов, которые могут указывать на повышенное сопротивление, короткое замыкание или деградацию.
- Диагностические стенды и программаторы: Используются для проверки отдельных микросхем (например, BIOS) или целых блоков устройства.
- Микроскоп: Незаменим для работы с мелкими компонентами и пайки BGA-микросхем.
Грамотная диагностика позволяет точно установить причину неисправности, оценить возможность ремонта и рассчитать его стоимость.
Технологии и методы ремонта электронных плат
Ремонт электронных плат – это область, требующая высокой точности, аккуратности и применения современных технологий. В зависимости от характера неисправности, используются различные методы восстановления работоспособности платы.
Замена компонентов
Это самый распространенный метод ремонта. Сломанные или вышедшие из строя компоненты заменяются на новые. Этот процесс требует:
- Правильного подбора аналогов: Часто оригинальные компоненты трудно найти, поэтому приходится подбирать совместимые аналоги с теми же или лучшими характеристиками.
- Качественной пайки: Для пайки современных компонентов, особенно миниатюрных SMD-элементов и BGA-микросхем, требуется специальное оборудование: паяльные станции с регулировкой температуры, инфракрасные паяльные станции, фены.
- Опыт мастера: Неправильная пайка может привести к повреждению компонента или короткому замыканию.
Существуют различные типы корпусов компонентов:
- DIP: Классические компоненты с выводами, проходящими через отверстия в плате.
- SMD (Surface Mount Device): Компоненты, которые припаиваются к поверхности платы. Они намного миниатюрнее DIP-компонентов.
- BGA (Ball Grid Array): Микросхемы с шариковыми выводами, которые припаиваются к плате без возможности визуального контроля. Их установка и демонтаж требуют особой квалификации и оборудования.
Восстановление дорожек и контактных площадок
Иногда повреждаются не сами компоненты, а проводники на плате: дорожки или контактные площадки.
- Восстановление дорожек: Если дорожка оборвана, ее можно восстановить с помощью тонкого провода или специального компаунда.
- Ремонт контактных площадок: Если контактная площадка отслоилась от платы, ее можно восстановить, закрепив новый вывод или перенеся подключение на соседнюю дорожку.
- Защита от коррозии: После ремонта все оголенные участки платы покрываются защитным лаком.
Ремонт BGA-микросхем (реболлинг)
BGA-микросхемы, такие как чипы оперативной памяти, видеокарты или южные мосты, со временем могут терять контакт с платой из-за термических нагрузок или механических воздействий. Ремонт включает в себя:
- Демонтаж: Аккуратное снятие микросхемы с помощью инфракрасной паяльной станции.
- Очистка: Удаление старого припоя с контактов микросхемы и платы.
- Реболлинг: Восстановление шариковых выводов микросхемы. Для этого используются специальные трафареты и припой.
- Монтаж: Установка восстановленной микросхемы обратно на плату с помощью инфракрасной паяльной станции.
Этот процесс требует высокой точности и соблюдения температурных режимов, чтобы не повредить микросхему.
Прошивка и обновление BIOS
Иногда причиной некорректной работы устройства является сбой в программном обеспечении, хранящемся на специализированной микросхеме (микросхема BIOS/UEFI на материнских платах, прошивка на других устройствах). В таких случаях проводится:
- Считывание старой прошивки: Для анализа и сохранения работоспособной версии.
- Запись новой прошивки: С использованием программатора, который подключается к микросхеме и записывает на нее актуальную или исправленную версию программного обеспечения.
- Обновление BIOS: При необходимости, для поддержки нового оборудования или исправления ошибок.
Сферы применения ремонта электронных плат
Ремонт электронных плат востребован в самых разных сферах, от бытовой техники до сложного промышленного оборудования. Возможность восстановить работоспособность дорогостоящего устройства часто является более выгодной альтернативой его полной замене.
Бытовая техника
Любое современное устройство в доме, от телевизора и стиральной машины до микроволновой печи и посудомоечной машины, имеет в своем составе электронные платы управления. При их поломке часто требуется ремонт, а не покупка нового прибора.
- Телевизоры: Ремонт плат питания, плат T-Con, плат главной логики.
- Стиральные машины и холодильники: Ремонт плат управления двигателем, модулей индикации.
- Мелкая бытовая техника: Ремонт плат управления в пылесосах, кофеварках, мультиварках.
Компьютерная техника и периферия
Компьютеры, ноутбуки, принтеры, мониторы – все эти устройства содержат множество электронных плат, выход из строя которых может привести к дорогостоящему ремонту или замене.
- Материнские платы: Ремонт цепей питания, восстановление портов, замена чипсетов.
- Видеокарты: Ремонт системы питания GPU, замена видеопамяти, реболлинг.
- Блоки питания: Диагностика и замена вышедших из строя компонентов.
- Ноутбуки: Ремонт материнских плат, плат зарядки, плат Wi-Fi модулей.
- Мониторы: Ремонт плат питания, плат инвертора, плат логики.
Промышленное оборудование и автоматизация
В промышленных условиях надежность оборудования критически важна. Выход из строя электронных плат управления станками, конвейерами, роботами может привести к остановке производства и значительным убыткам. Ремонт плат в этой сфере особенно востребован.
- Системы ЧПУ: Ремонт плат управления станками, драйверов двигателей.
- Программируемые логические контроллеры (ПЛК): Восстановление работоспособности модулей ввода-вывода, процессорных блоков.
- Частотные преобразователи: Ремонт плат управления двигателями.
- Сервоприводы: Диагностика и ремонт управляющих плат.
Автомобильная электроника
Современные автомобили напичканы электроникой: блоки управления двигателем, ABS, подушками безопасности, информационно-развлекательные системы. Поломка одной из плат может потребовать дорогостоящей замены, тогда как ремонт часто оказывается экономически целесообразнее.
- Блоки управления двигателем (ЭБУ): Диагностика и ремонт.
- Блоки ABS, ESP: Восстановление после диагностики.
- Приборные панели: Ремонт или замена электроники.
- Мультимедийные системы: Восстановление работоспособности.
Когда стоит выбрать ремонт, а не замену
Вопрос о том, стоит ли ремонтировать или покупать новое устройство, часто встает перед потребителем. Существует ряд критериев, которые помогают принять это решение, и ремонт электронных плат в большинстве случаев оказывается выгоднее.
Экономическая целесообразность
Стоимость ремонта электронной платы, как правило, значительно ниже стоимости нового устройства или даже новой оригинальной платы. Особенно это касается дорогостоящего оборудования, такого как промышленные станки, профессиональная фототехника, специализированное медицинское оборудование или даже новые материнские платы для компьютеров.
- Сравнение стоимости: Рассчитайте общую стоимость: стоимость нового устройства + стоимость установки (если применимо) против стоимости диагностики + стоимости ремонта.
- Скрытые платежи: При покупке нового устройства могут быть дополнительные расходы, например, на калибровку или настройку.
- Срок службы: Отремонтированная плата, при качественном ремонте, может прослужить еще долгие годы.
Сохранение данных и настроек
Для многих устройств, особенно тех, которые хранят важные данные или имеют индивидуальные настройки, ремонт является единственным способом сохранить эту информацию. Например, ремонт жесткого диска, материнской платы компьютера с предустановленной операционной системой или специализированного медицинского прибора.
- Данные: Ремонт часто позволяет сохранить всю информацию, хранящуюся на устройстве.
- Настройки: Индивидуальные настройки, программы, калибровки – все это остается на месте при ремонте.
- Привычная среда: Для профессиональных пользователей смена привычного оборудования может потребовать времени на переобучение и адаптацию.
Экологические соображения
Ремонт электронных устройств – это экологичный подход. Он позволяет сократить количество электронных отходов, которые загрязняют окружающую среду. Вместо того чтобы выбрасывать рабочее устройство, которое просто требует небольшого ремонта, мы продлеваем его жизнь, снижая нагрузку на планету.
- Сокращение электронных отходов: Производство электроники требует значительных энергоресурсов и приводит к образованию трудноперерабатываемых отходов.
- Повторное использование: Ремонт способствует повторному использованию дорогостоящих компонентов и материалов.
- Уменьшение потребления: Продление срока службы устройств снижает общий уровень потребления.
Заключение
Ремонт электронных плат – это сложный, но крайне важный процесс, позволяющий вернуть к жизни множество устройств, от бытовой техники до промышленного оборудования. Профессиональный подход к диагностике, использование современного оборудования и высокая квалификация мастеров являются залогом успешного восстановления работоспособности. Вместо того чтобы сразу же покупать новое устройство, стоит рассмотреть вариант ремонта, который во многих случаях оказывается более выгодным, экологичным и практичным решением.
Сервисы, подобные remplata.ru, предоставляют необходимые знания и инструменты для решения самых сложных задач, спасая дорогостоящую технику и экономя средства клиентов.
